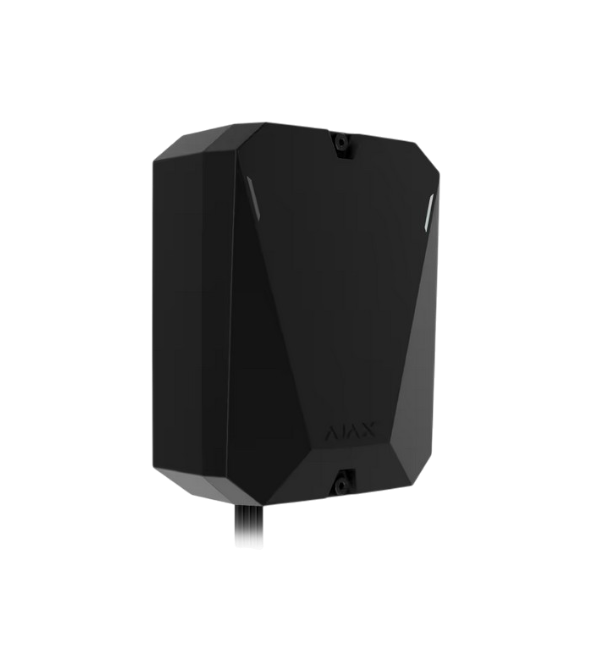

Superior MultiTransmitter Fibra

Ajax Superior MultiTransmitter Fibra est un module d’intégration filaire de Grade 2, conçu pour connecter jusqu’à 18 dispositifs filaires tiers à un système de sécurité Ajax. Il prend en charge divers types de connexions (NO, NC, EOL, 2EOL, 3EOL) et assure une communication bidirectionnelle sécurisée via le protocole Fibra jusqu’à 2 000 m. Alimenté par le secteur (100–240 V~) avec option de batterie de secours 12 V⎓, il offre des fonctionnalités avancées telles que la détection de sabotage, la gestion des modes d’armement via KeyArm et la prise en charge de divers types d’événements (intrusion, incendie, alarme panique, etc.). Disponible en version avec ou sans boîtier, il est idéal pour moderniser les systèmes d’alarme filaires existants et les intégrer à l’écosystème Ajax.

Description
Avis (0)

Description

Superior MultiTransmitter Fibra

Module filaire permettant d’intégrer jusqu’à 18 dispositifs tiers dans un système Ajax

Technologie de communication Fibra

Technologie brevetée de communication filaire. Fibra combine la fiabilité des fils avec la flexibilité d’une connexion radio.

Caractéristiques clés :

Communication bidirectionnelle.
Protection avancée contre le sabotage.
Notifications instantanées.
Gestion et configuration à distance dans les applications Ajax.

Connexion câblée

Câble à 4 fils

Longueur de la ligne Fibra

jusqu’à 2 000 m

Lorsque vous utilisez la paire torsadée U/UTP cat.5.

Calculer la longueur de la ligne sur le site

Communication chiffrée

Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.

Connexion des dispositifs filaires

Nombre de zones

18 zones câblées

Plusieurs dispositifs peuvent être connectés à une même zone. Le nombre d’appareils connectés dépend de leur consommation d’énergie.

Type de connexion

NC, NO, EOL, 2EOL, 3EOL

Avec une résistance EOL totale de 1 kΩ à 30 kΩ avec un incrément de 100 Ω.

Longueur du câble

jusqu’à 400 m

Lorsqu’un câble de signal en cuivre avec une section de conducteur de 0,22 mm² est utilisé.

Modes de fonctionnement

impulsion, bistable

Types d’événements

15 types d’événements sont disponibles pour les dispositifs filaires :

Alarme du bouton anti-sabotage
Intrusion
Incendie
Appel des secours
Bouton de panique
Alarme de gaz
Dysfonctionnement
Fuite
Bris de glace
Haute température
Basse température
Masquage
Code de contrainte (ouverture)
Vibration (capteur sismique)
Personnalisé

Configuré par un PRO ou un utilisateur ayant des droits d’administration dans l’application Ajax.

Recommandations

Le dispositif est alimenté par le secteur 100–240 V~ et conçu pour un usage intérieur uniquement.

Protection anti-sabotage

Alarme du bouton anti-sabotage

Deux boutons anti-sabotage détectent l’ouverture du couvercle et signalent les tentatives d’arracher le dispositifs de la surface ou de le retirer de son support.

Protection contre l’usurpation des données

authentification de dispositif

Détection de l’échec de communication

en 36 secondes

Entre la centrale et le Superior MultiTransmitter Fibra.

Détection instantanée des pertes de connexion filaire, des courts-circuits et des dysfonctionnements

lorsque la connexion 2EOL/3EOL est utilisée

Dépend du type de connexion.

Alimentation

Principale

100–240 V~

De secours

12 V⎓, capacité jusqu’à 7 Ah avec un cycle de charge complet jusqu’à 30 heures

Type

type A

Utilisé à l’intérieur des locaux protégés.

Tension d’alimentation AC

100–240 V~, 50/60 Hz

Alimentation principale.

Tension d’alimentation DC

10,5–15 V⎓

Alimentation de secours.

Consommation électrique au repos à la tension nominale

25 mA*

Consommation électrique maximale à la tension nominale

30 mA*

* À partir de la batterie rechargeable de secours après la perte de l’alimentation principale.

Capacité de la batterie rechargeable de secours

jusqu’à 7 Ah avec un cycle de charge complet jusqu’à 30 heures**

Lorsqu’une batterie rechargeable de 4 Ah est utilisée, la durée minimale de fonctionnement à une charge maximale de 1,7 А est de 2 heures. Pour un fonctionnement autonome pendant 12 ou 24 heures, la charge maximale ne doit pas dépasser 0,3 A et 0,15 A, respectivement.

Lorsqu’une batterie rechargeable de 7 Ah est utilisée, la durée minimale de fonctionnement à une charge maximale de 1,7 А est de 4 heures. Pour un fonctionnement autonome pendant 12 ou 24 heures, la charge maximale ne doit pas dépasser 0,4 A et 0,2 A, respectivement.

** Temps maximal pour recharger une batterie de 7 Ah à 80 % de sa capacité.

Alimentation des dispositifs filaires connectés

10,5–15 V⎓, jusqu’à 1 A (consommation totale maximale)

Trois lignes d’alimentation électrique du Superior MultiTransmitter Fibra.

Alimentation des détecteurs d’incendie connectés

10,5–15 V⎓, jusqu’à 0,4 А

Une ligne d’alimentation du Superior MultiTransmitter Fibra.

Faible tension de la batterie

11,6 V⎓

Faible tension de récupération de la batterie

12,9 V⎓

Tension de la batterie en fin de vie

11 V⎓

Tension maximale d’ondulation crête à crête de la batterie en sortie

200 mV⎓

Niveau d’énergie minimum de la batterie de secours à l’état chargé

100%

Boîtier

Dimensions

192 × 238 × 100 mm

Poids du dispositif dans un boîtier noir

795 g

Sans la batterie rechargeable de secours.

Poids du dispositif dans un boîtier blanc

867 g

Sans la batterie rechargeable de secours.

Température de fonctionnement

de −10°C à +40°C

Humidité admissible

jusqu’à 75%

Indice de protection

IP30, IK06

La nouvelle version du boîtier du Superior MultiTransmitter Fibra dispose de guides de lumière pour l’indication LED du module d’intégration, alors que la version précédente dispose de l’indicateur LED sur la carte imprimée.
