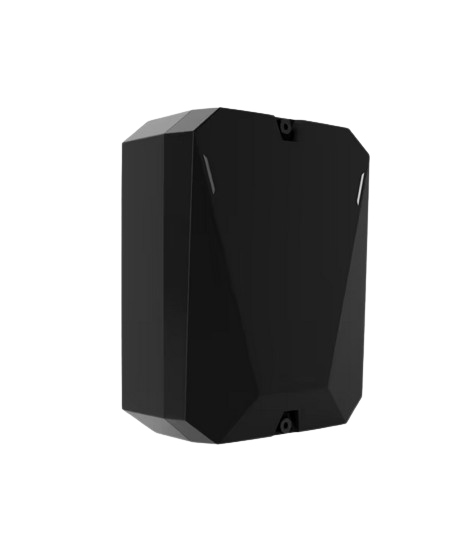

MultiTransmitter Jeweller
Ajax MultiTransmitter Jeweller est un module d’intégration sans fil permettant de connecter jusqu’à 18 détecteurs filaires tiers (NO, NC, EOL, 2EOL, 3EOL) au système de sécurité Ajax. Il offre une communication sécurisée via le protocole radio Jeweller avec une portée allant jusqu’à 2 000 mètres en espace ouvert. Alimenté par le secteur (100–240 V~) et doté d’une batterie de secours 12 V⎓, il assure une alimentation de 12 V⎓ jusqu’à 1 A pour les dispositifs connectés. Équipé de deux contacts anti-sabotage, il garantit une protection renforcée contre les tentatives de démontage. Sécurité incendie avancée pour maisons et entreprises connectées.
Description
MultiTransmitter Jeweller
Module sans fil permettant d’intégrer jusqu’à 18 dispositifs tiers dans le système Ajax
Technologie de communication Jeweller
Technologie propriétaire de communication sans fil pour transmettre les alarmes et les événements.
Caractéristiques clés :
- Communication bidirectionnelle.
- Anti-sabotage avancé.
- Chiffrement par blocs avec une clé dynamique.
- Notifications instantanées.
- Commande et configuration à distance dans les applications Ajax.
Bandes de fréquences
866,0 à 866,5 MHz
868,0 à 868,6 MHz
868,7 à 869,2 MHz
905,0 à 926,5 MHz
915,85 à 926,5 MHz
921,0 à 922,0 MHz
Dépend de la région de vente.
Puissance apparente rayonnée (PAR) maximale
jusqu’à 20 mW
Modulation du signal radio
GFSK
Portée du signal radio
jusqu’à 2,000 m
Entre un module d’intégration et un panneau de contrôle (ou un prolongateur de portée) en champ ouvert.
Communication chiffrée
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
Saut de fréquence
Pour éviter les interférences radio et le brouillage.
Connexion des dispositifs filaires
Nombre de zones
18 zones câblées
Plusieurs dispositifs peuvent être connectés à une même zone. Le nombre d’appareils connectés dépend de leur consommation d’énergie.
Type de connexion
NC (NF), NO, EOL
MultiTransmitter Jeweller avec une version de firmware inférieure à 2.13.
NC (NF), NO, EOL, 2EOL, 3EOL
Les types de connexion 2EOL et 3EOL sont uniquement disponibles pour le MultiTransmitter Jeweller avec la version du firmware 2.13.0 ou ultérieure. Le module d’intégration doit être ajouté à une centrale compatible fonctionnant sous OS Malevich 2.13 ou version ultérieure. Si la centrale Hub (4G) Jeweller est utilisée, elle doit être mise à jour vers OS Malevich 2.28 ou version ultérieure.
Résistance EOL
de 1 kΩ à 7,5 kΩ avec un incrément de 100 Ω
MultiTransmitter Jeweller avec une version de firmware inférieure à 2.13. La résistance EOL est définie automatiquement dans l’application Ajax PRO.
de 1 kΩ à 15 kΩ pour chaque résistance, jusqu’à 30 kΩ de résistance totale
MultiTransmitter Jeweller avec une version de firmware 2.13 et plus. La résistance est mesurée automatiquement pour chaque résistance EOL dans les applications Ajax PRO.
Longueur du câble
jusqu’à 400 m
Lors de l’utilisation d’un câble de signal avec un conducteur en aluminium plaqué de cuivre de 0.22 mm².
Modes de fonctionnement
impulsion, bistable
Ajusté par un PRO ou par un utilisateur avec les droits d’administration dans l’application Ajax.
Types d’événements
15 types d’événements de dispositifs filaires
- Alarme anti-sabotage
- Intrusion
- Incendie
- Appeler les secours
- Bouton de panique
- Alarme de gaz
- Dysfonctionnement
- Fuite
- Bris de glace
- Haute température
- Basse température
- Masquage
- Code de contrainte (ouverture)
- Vibration (capteur sismique)
- Personnalisé
Ajusté par un PRO ou par un utilisateur avec les droits d’administration dans l’application Ajax.
Recommandations
L’appareil est alimenté par le secteur 100 – 240 V~ et conçu pour un usage intérieur uniquement.
Protection contre le sabotage
Alarme anti-sabotage
Deux boutons anti-sabotage pour détecter l’ouverture du boîtier du MultiTransmitter Jeweller et alerter sur son détachement du mur.
Protection contre l’usurpation des données
authentification de dispositif
Détection de perte de communication
en 36 secondes
Entre une centrale ou un prolongateur de portée et le MultiTransmitter Jeweller. Le temps de détection dépend des paramètres Jeweller ou Jeweller/Fibra.
Détection instantanée des pertes de connexion filaire, des courts-circuits et des dysfonctionnements
en cas d’utilisation du type de connexion EOL/2EOL/3EOL
Dépend du type de connexion.
Alimentation
Alimentation du MultiTransmitter Jeweller
100 – 240 V~, 50/60 Hz
Type
Type A
L’alimentation électrique est utilisée à l’intérieur des locaux surveillés.
Tension opérationnelle du dispositif
100 – 240 V~, 50/60 Hz
Consommation électrique du dispositif au repos à la tension nominale
14,6 mA
Consommation électrique maximale du dispositif à la tension nominale
69,6 mA
Alimentation de secours du MultiTransmitter Jeweller
12 V⎓, capacité jusqu’à 7 Ah avec un cycle de charge complet jusqu’à 30 heures
La consommation moyenne du MultiTransmitter Jeweller à partir de la batterie de secours, après la perte de l’alimentation principale, est de 33 mA maximum (sans détecteurs). En cas d’utilisation d’une batterie de 7 Ah, l’autonomie minimale à une charge maximale de 1 А est de 7 heures. Pour un travail autonome pendant 12 ou 24 heures, la charge maximale ne devrait pas dépasser 0,55 A et 0,28 A, respectivement.
La batterie de secours n’est pas incluse dans le kit.
Faible tension de la batterie
11,4 V⎓
Faible tension de récupération de la batterie
12,9 V⎓
Tension de la batterie en fin de vie
11,1 V⎓
Tension maximale d’ondulation crête à crête de la batterie en sortie
50 mV⎓
Niveau d’énergie minimum de la batterie de secours à l’état chargé
100%
Alimentation des appareils connectés
10,5 – 15 V⎓, jusqu’à 1 A de consommation totale maximale de courant
Deux lignes électriques alimentées par le MultiTransmitter Jeweller pour d’autres appareils. Une ligne d’alimentation pour les détecteurs d’incendie.
Couleur
Noir
Blanc
Kit complet
Carte imprimée MultiTransmitter Jeweller
Caisson
Câble secteur
Adaptateur de bornier à vis (uniquement pour la conformité INCERT)
Câble de connexion à la batterie 12 V⎓
Kit d’installation
Guide de démarrage rapide
